PSPの分解画像・修理
11月 4, 2008 — 12:46

—注意—
※分解をする場合は自己責任で行ってください。
なお、分解するとソニーのサポートは一切できなくなります。
封印シールもはがすとサポート対象外になります。
※このページを見て分解し、損傷がでても一切保障等はいたしません。

1.PSPを裏返してネジと封印シールをはがし、黒いネジ4本とPSP下のネジ1本を取り外します。

2.フェイスプレートを取り外します(お風呂場で分解すると埃が液晶につきません)

3.Lボタン、RボタンとHomeバーを取ります
  Homeバーはフレキケーブルがあるので慎重に取り外しましょう。

4.液晶とフレームの間にマイナスドライバーなどを入れて液晶を起こします。
*つめが四箇所ほどあります丁寧に外してとりましょう。
(急ぐと割れます。経験済み)

5.液晶のフレキケーブルを慎重に取り外します。2箇所あります。
6.液晶はSHARP製ですね。
7.取り外したネジはわかりやすいようにまとめておきましょう。
8.アナログスティックを取り外します。
*アナログスティックが暴走する場合は
これを分解して中の基盤を柔らかい布で拭きます。

9.液晶の下の大きなフレームを取り外します。

11.取り外すと下はこんなかんじ。

12.方向キー、Lキーを取り外します。ネジは1本です。
13.○△×□キー、Rキーを取り外します。これもフレキがあるので慎重に。
14.取り外しました。

15.電源ジャックを取り外します。ネジは1本です。
   コネクタは強い力で抜くとすぐ壊れます
16.スピーカ取り外し。コネクタが小さくケーブルも細いので注意

17.マザーボードの取り外し。
   ネジは1本で一番下にUMDのフレキが刺さっている。
18.PSPマザボ

今回は基盤の交換が目的でしたのでここで分解の解説は終了します。

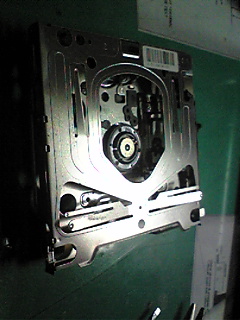

UMDドライブを見てみたい方はどうぞ。
以前部品とりをしたときに撮りました。
一番上の画像の右側のPSPから採りました。

最後に組み立てて・・・・・
電源点きました!!
